| 大物、中物での量産品対応から多品種少量、一品制作までお客様のご要望に対応しております。各種冷鍛金型・超硬金型・プレス金型から各種治工具、自動車部品、精密部品に至るさまざまなご要望に応じた製品を手がけております。また素材についても主に超硬合金、セラミック、ダイス鋼、ハイスピード鋼を扱っております。最近では銅にも注力して多くの素材を扱うようにしております。 |
|
|
|
 |
|
| |
|
 |
|
家具(テーブルやデスクなど）の、天板と脚体を簡単に精度よくエッジとエッジが位置決めできる締結金具です。
【特許出願中】 |
| |
| ●取り付け簡単！ |
|
| 天板と脚体に取り付けた金具同士をはめ込み、ネジで締めるだけの簡単組立が可能です。 |
|
| ●位置決め簡単！ |
|
ネジを締めると五角形の頂点に沿って自動的に位置合わせができるので、天板と脚体の狂いが生じません。
誰でも簡単に位置合わせがぴったりできます。 |
|
| ●高精度・高強度！ |
|
| 冷間鍛造法による製造のため、高精度・高強度な金具です。 |
|
|
| ●締結金具の構成部品 |
|
| ペンタゴン形天板と脚体の締結金具は、天板用と脚体用の金具と、ネジから構成されています。 |
|
| ●天板用金具 |
|
●脚体用金具 |
 |
 |
 |
 |
| 金具 |
天板に取り付けた状態 |
金具 |
脚体に取り付けた状態 |
|
|
|
| |
|
|
|
| |
熟練度によるばらつきがなく、だれでも簡単にぴったり取り付けが可能です。 |
|
 |
|
|
| |
|
| ↑ページトップへ |
| |
|
 |
|
| 当社ではお客様の多様なニーズにお応えするべく、冷鍛金型をはじめ超硬金型、プレス金型などの設計から製作までの一連の作業を行っております。この一連の作業を行うにあたり、試作検討を包含した当社独自の工程設計を構築しお客様のご要望にお応えできご満足いただけることを心掛けて金型設計・製作に取り組んでおります。 |
| |
 |
|
 |
|
 |
|
 |

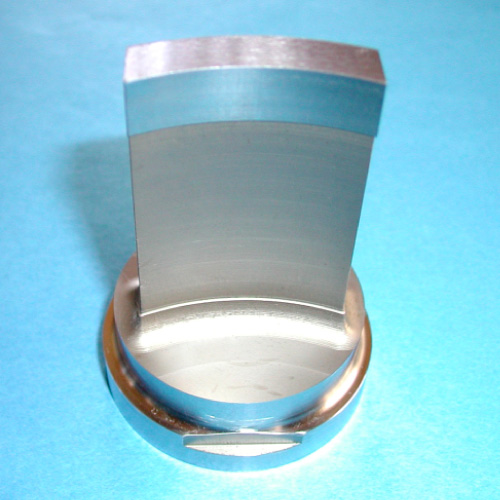

| 異形パンチ冷鍛金型 |
|
ファインブランキング
タイプ抜き型 |
|
絞り型パンチ |
|
絞り型パンチ |
|
| |
 |
|
 |
|
 |
|
 |

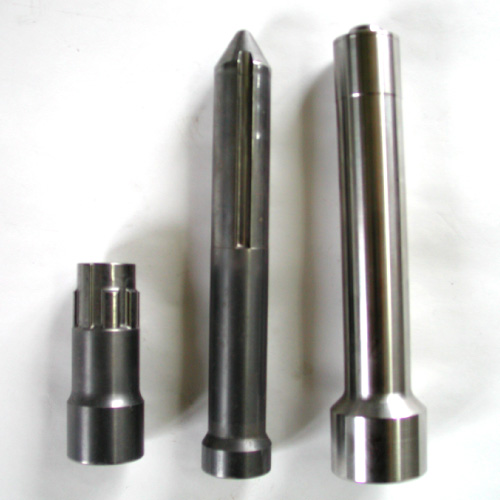

| 超硬パンチ冷鍛金型 |
|

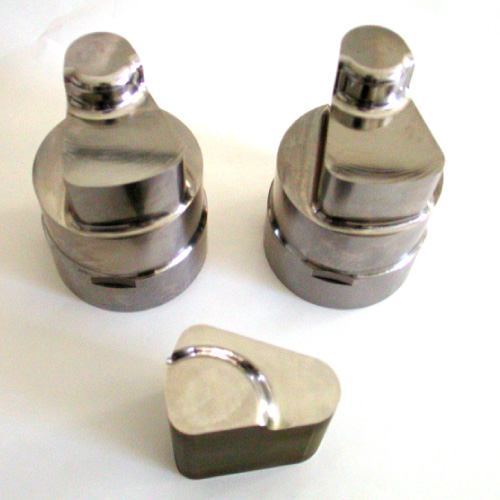

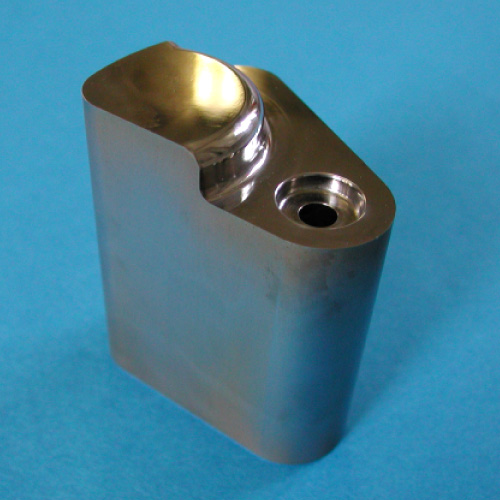

異形状パンチ冷鍛金型 |
|
粉末冶金超硬金型 |
|
異形状パンチ冷鍛金型 |
|
| |
 |
|
 |
|
 |
|
 |

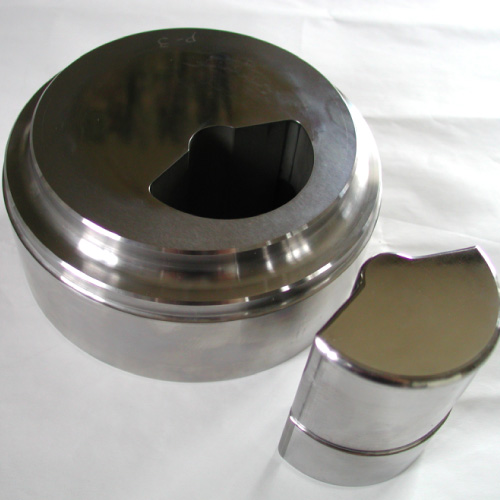

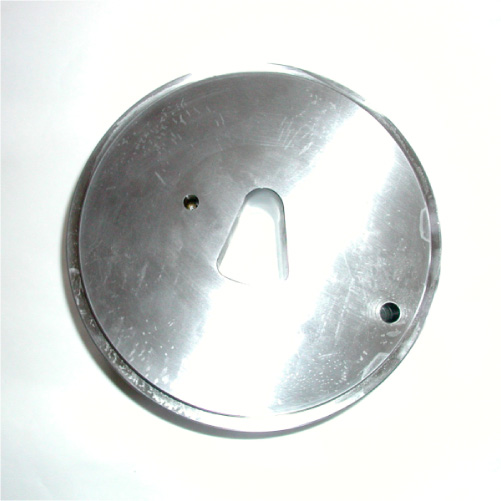

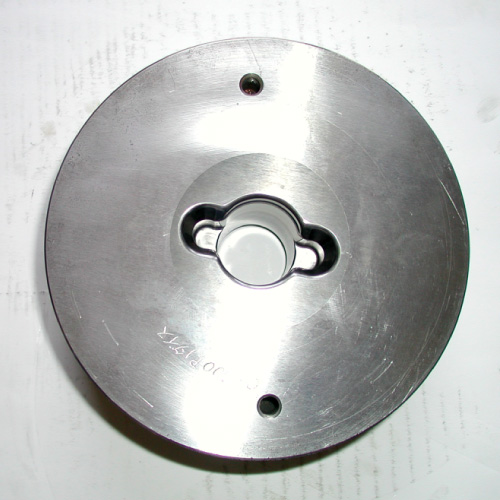

| 異形状ダイス冷鍛金型 |
|

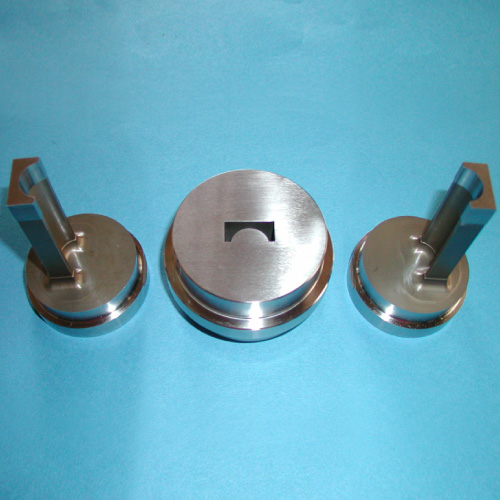

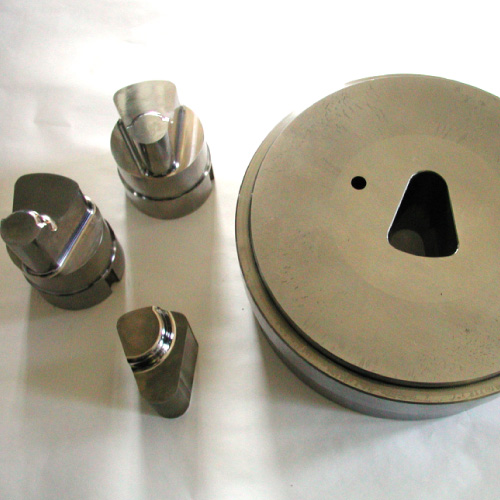

異形状パンチ･ダイス
冷鍛金型 |
|
超硬異形状パンチ
冷鍛金型 |
|

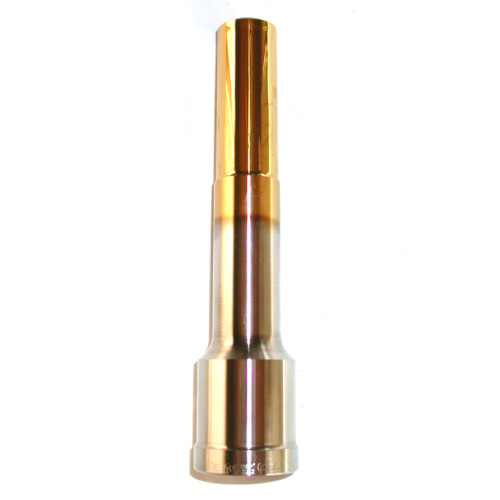

超硬異形状パンチ
（コーティング付き） |
|
| |
 |
|
 |
|
 |
|
|
異形状超硬ダイズ
冷鍛金型 |
|
異形状パンチ･ダイス
冷鍛金型 |
|
異形状パンチ･ダイス
冷鍛金型 |
|
|
|
| |
 |
|
 |
|
 |
|
 |

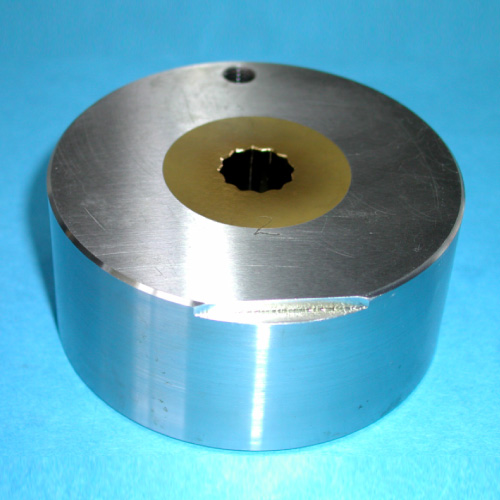

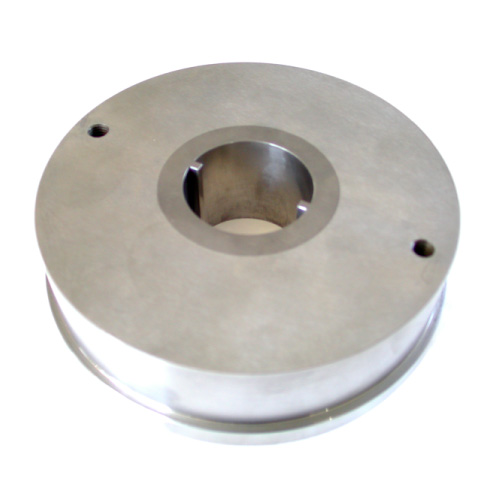

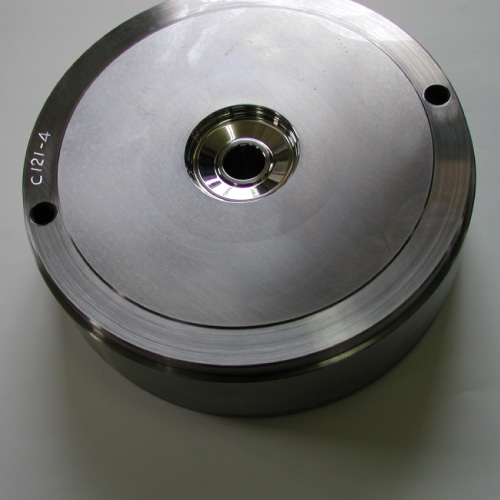

| 超硬ダイズ冷鍛金型 |
|
ベベルギア型ニブ
冷鍛金型 |
|
超硬異形ダイズ冷鍛金型 |
|
異形状超硬パンチ
冷鍛金型 |
|
| |
 |
|
 |
|
 |
|
 |
異形状超硬ダイズ
冷鍛金型 |
|
超硬ダイズ冷鍛金型 |
|

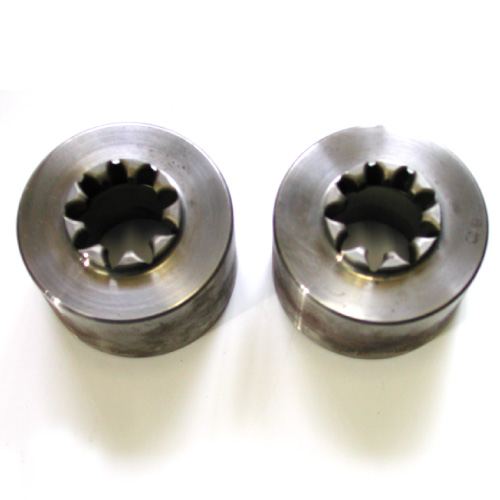

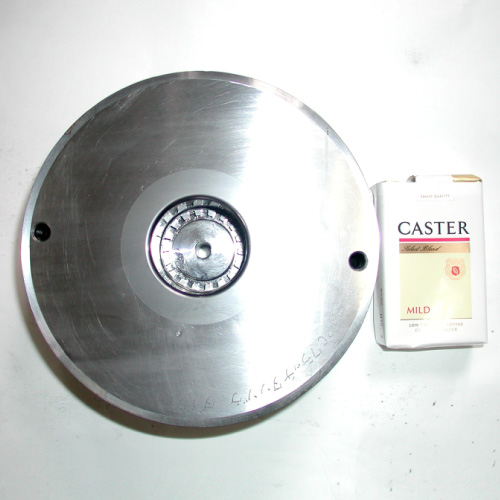

特殊ボトルセレーション成形超硬ダイス冷鍛金型 |
|
| |
 |
|
 |
|
 |
|
 |

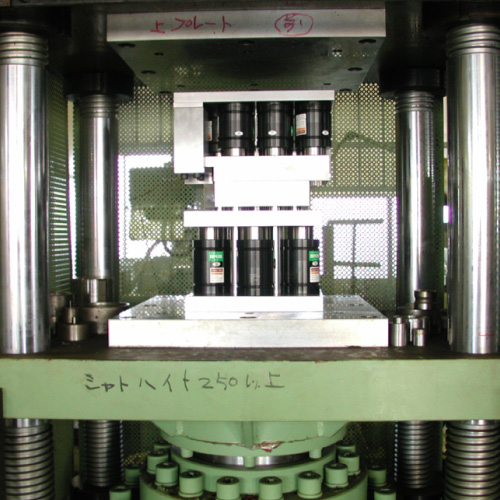

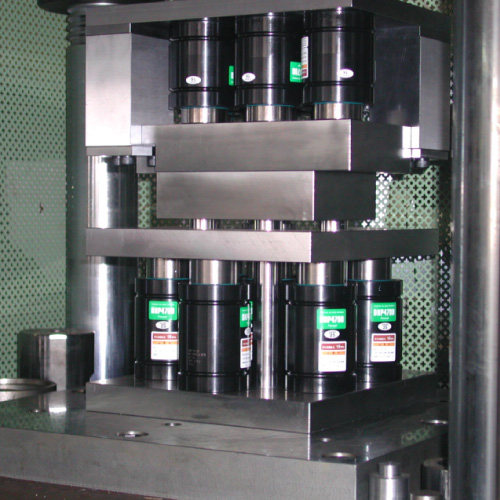

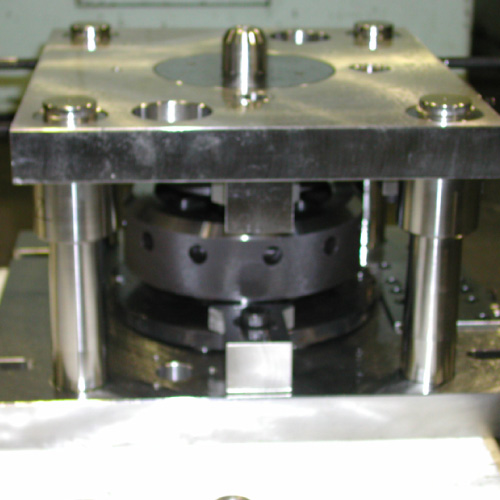

| 自家設備用冷鍛金型 |
|

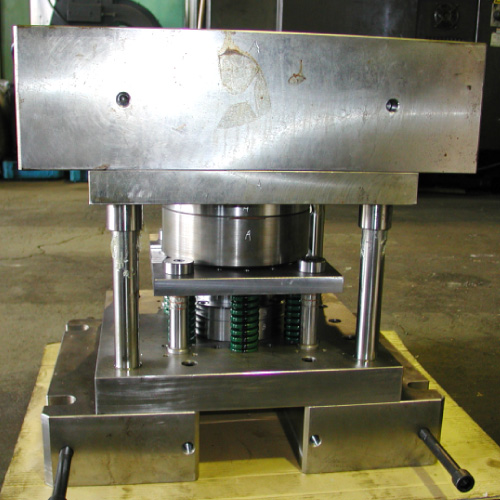

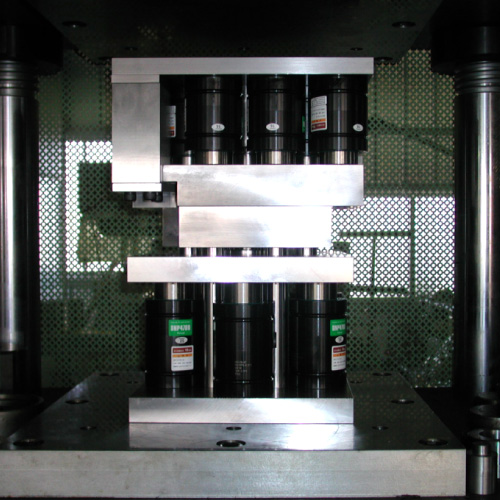

自家設備160tマイプレス
用ダイセット冷鍛用金型 |
|

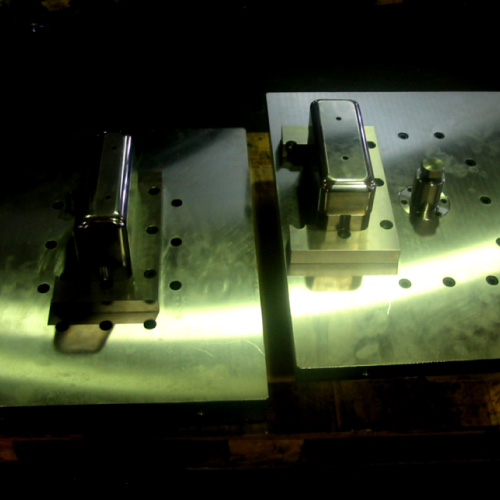

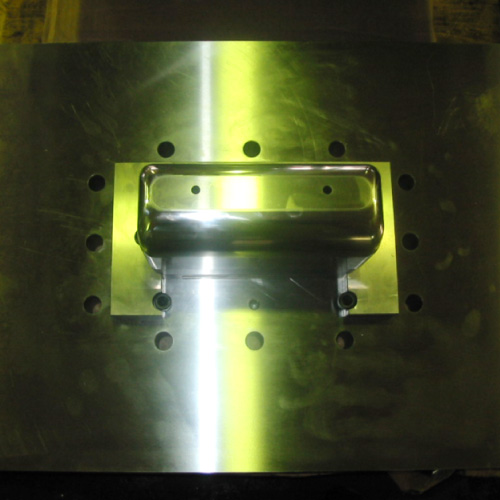

研究開発用絞り型 |
|

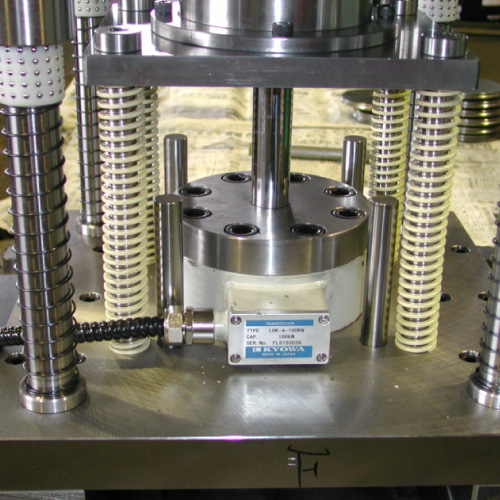

200t試験プレス
にてトライ |
|
| |
 |
|
 |
|
 |
|
|
200t試験プレス
にてトライ |
|

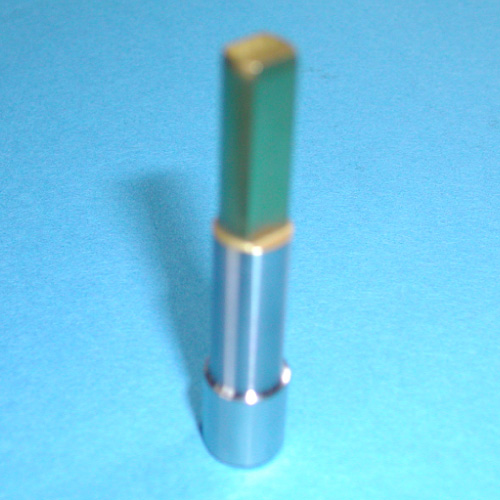

超硬パンチ冷鍛金型 |
|

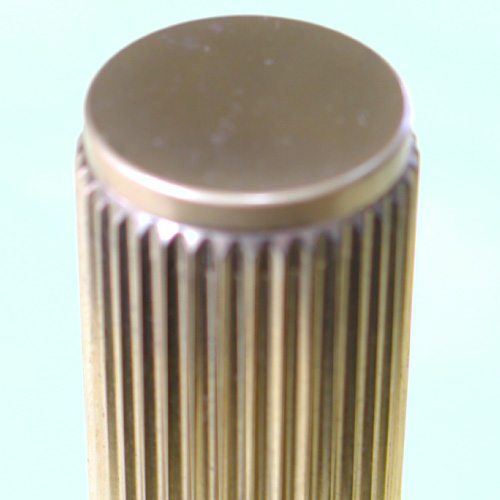

超硬セレーションパンチ
冷鍛金型（コーティン処理） |
|
|
|
| |
 上記画像をクリックすると拡大します。 |
|
 |
| |
| 自動車、電気機器、工作機器など製造業で使われている部品や治具あるいは鍛造金型を当社では緻密な打合せを基に設計から製作までおこない製品として供給しております。各種の材料の中から最も適した材料を使用し、ご提供いたします。 |
| |
 |
|
 |
|
 |
|
|

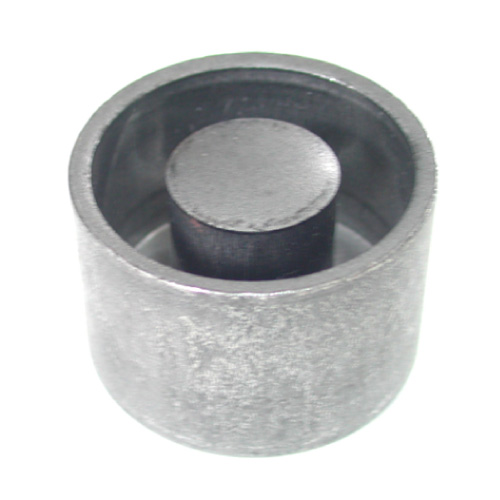

| 冷間鍛造部品群 |
|
自動車鍛造部品
（材質S45C) |
|

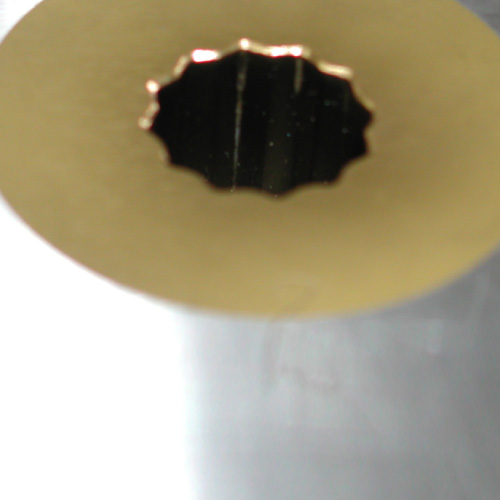

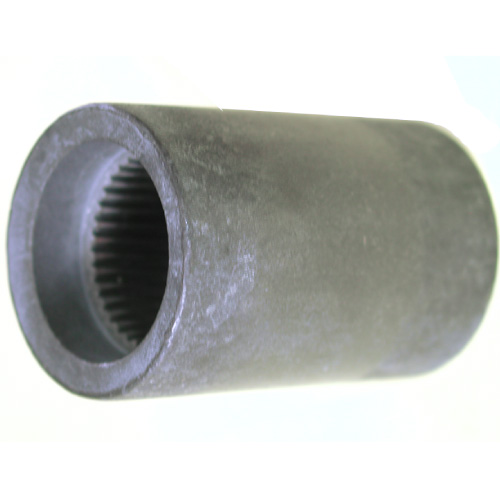

SCM420内径
セレーション |
|
|
|
|
 |
| |
| ▼可塑性の高い銅製品は冷間鍛造に適している･･･コスト削減 |
| 通常六角形の部品を製作する場合、六角形の外接円から切削します。素材が銅となると塑性加工に適しているのでかなり精巧な形状まで成形が可能になります。無酸素銅の電気部品（写真参照）は軸径に近い素材から冷間鍛造しますので切削がほとんどなく材料費だけで60%の削減となります。 |
| |
 |
|
 |
|
|
|
|

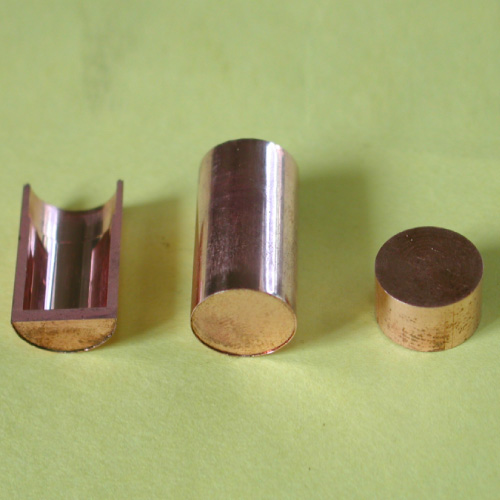

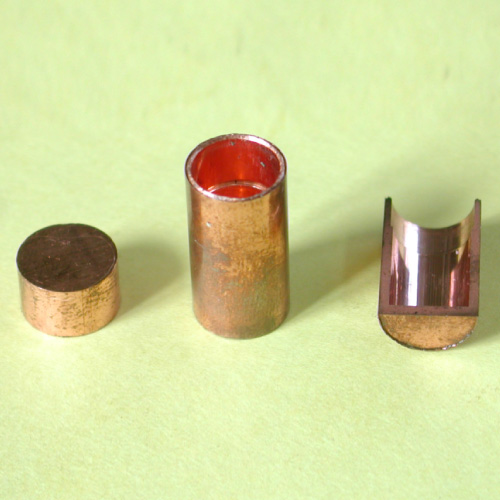

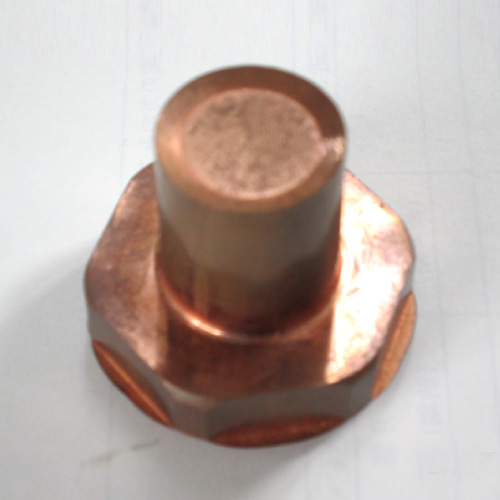

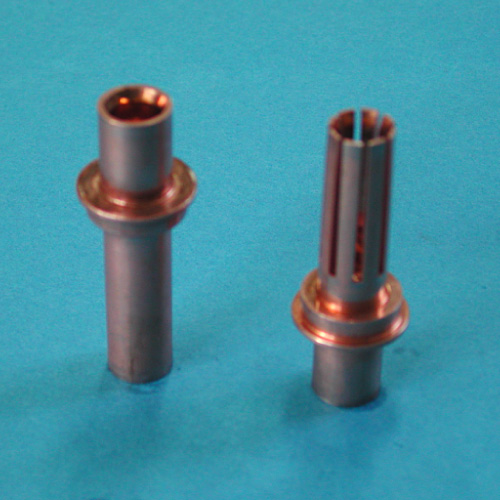

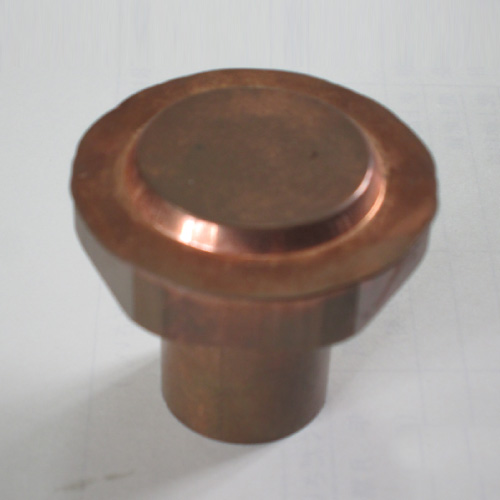

| 無酸素銅 電気部品 |
|
無酸素銅 電気部品 |
|
|
|
|
|
| |
| ▼可塑性の高い銅製品は冷間鍛造に適している･･･精度UP |
| 無酸素銅の電気部品（写真参照）内外径の同軸度が0.1mmですが量産レベルでは0.05mm以下で量産しております。 |
| |
 |
|
 |
|
 |
|
|

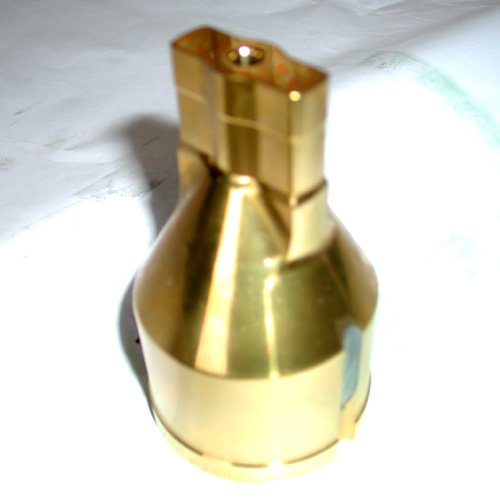

| 無酸素銅 電気部品 |
|
無酸素銅 電気部品 |
|
無酸素銅 電気部品 |
|
|
|
|
 |
| |
| ▼冷間鍛造対応の試作検証から量産へ･･･（複雑な形状・高精度対応） |
| 試作金型（写真参照）では複雑な形状に加えて深さ、形状共に高精度（±0.01mm）な要求の金型を試作いたしました。このように高精度な要求に対しても試作金型を作成して検証を繰り返して本番の量産に導きます。 |
| |
 |
|
 |
|
 |
|
|

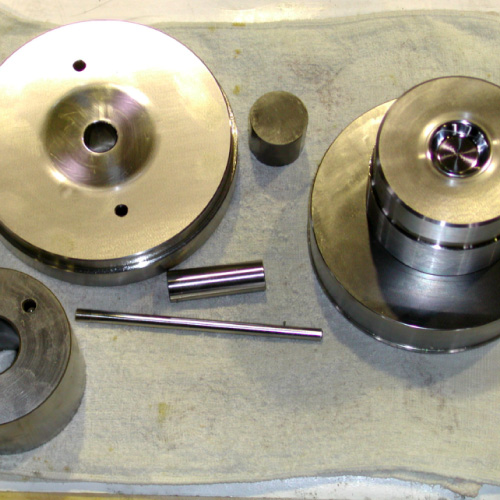

| 試作金型 |
|
試作金型 |
|
マグネシウム絞り
開発用試験金型 |
|
|
|
| |
 |
|
 |
|
|
|
|

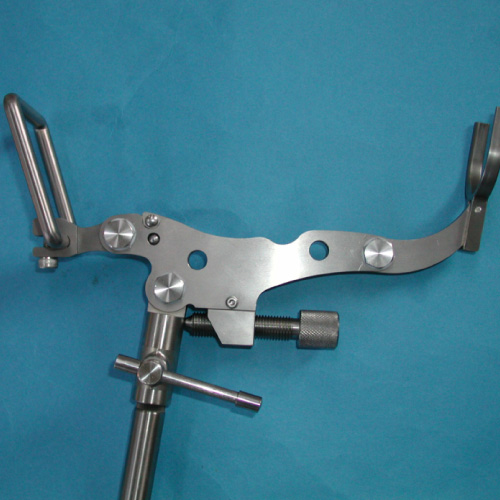

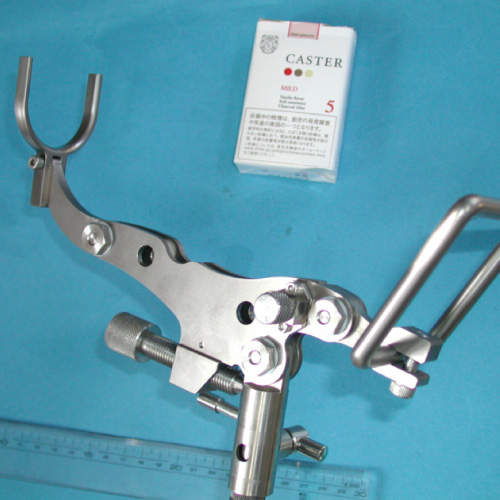

| 純チタン製 石鯛釣り用竿ホルダー開発品 |
|
|
|
|
|
|
 |
| |
| 数多い材料の中で当社の得意とする材料は超硬、ダイス鋼、ハイスなど硬質材をはじめ脆性材料でその加工に当社の技術を発揮しております。 |
| |
●超硬合金・・・・・超硬はメーカータイアップによりコーディングまで含めて短期間製作可能
●セラミック
●ダイス鋼 SKD
●ハイスピード鋼 SKH |
| |
|
|
|
